Een betrouwbare elektrische installatie begint bij kwalitatieve installatiedraad. Of je nu een nieuwe meterkast aansluit, stopcontacten verplaatst of je hele woning herziet - de juiste keuze in elektra installatiedraad voorkomt jarenlange hoofdpijn en zorgt voor absolute veiligheid. De kern van elk elektrisch systeem zijn de VD-draden die stroom veilig van punt A naar punt B transporteren. Maar welke draaddikte kies je voor welke toepassing? En hoe herken je kwalitatieve installatiedraad die voldoet aan de NEN 1010-norm?

Welke installatiedraad gebruik je waarvoor?

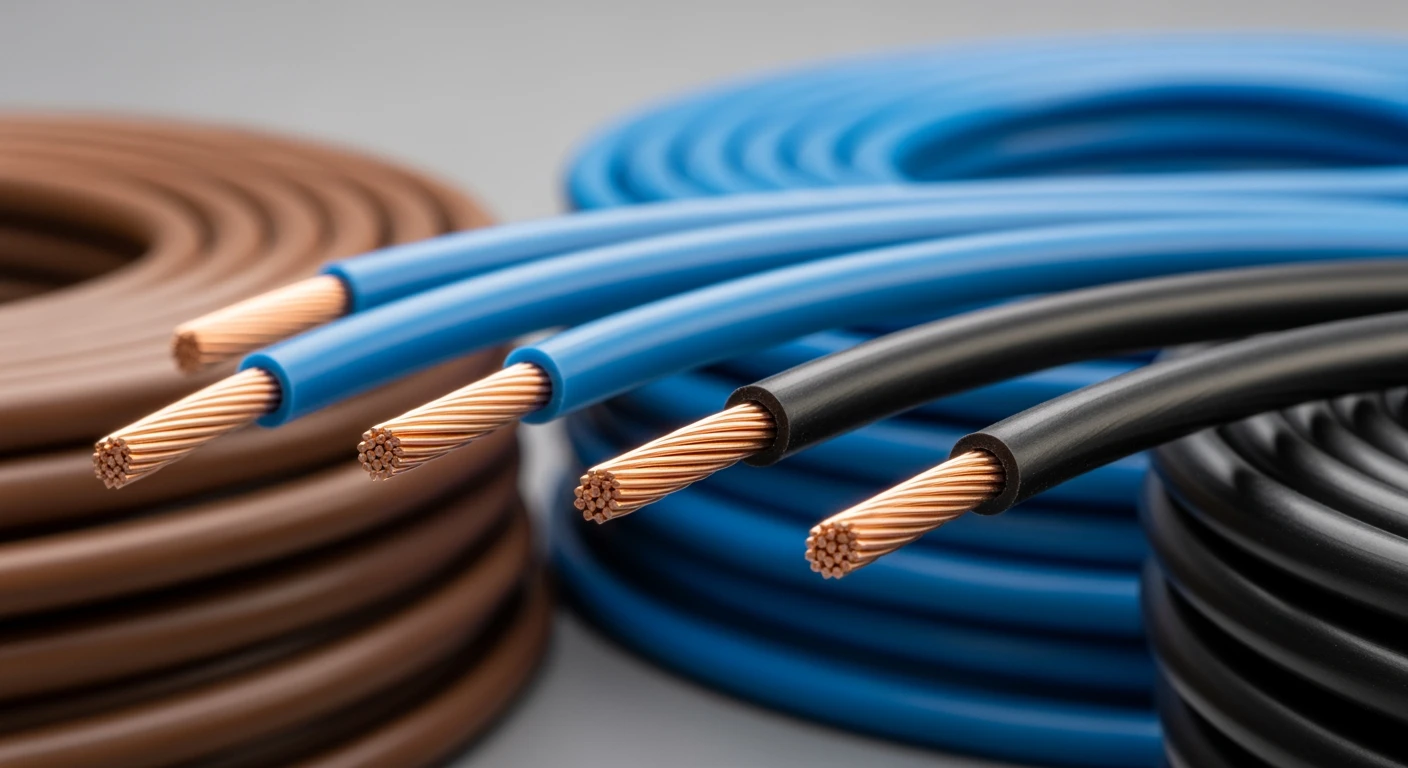

Het Nederlandse kleurensysteem voor installatiedraad is geen willekeurige keuze. Elke kleur heeft een specifieke functie die cruciaal is voor veiligheid en correcte werking van je installatie.

Bruin (fasedraad): de levensader van je stroomcircuit

De bruine fasedraad transporteert de spanning van 230V naar je stopcontacten en schakelaars. Deze draad staat altijd onder spanning en vormt de actieve verbinding in je elektrische circuit.

Bij installaties gebruik je bruine VD-draad voor:

• Aansluiting van stopcontacten en lichtpunten

• Verbinding tussen zekering en eerste schakelaar

• Aanvoer naar verdeelinrichtingen

Voor standaard huishoudelijke toepassingen kies je een bruine fasedraad van 2,5 mm² voor stopcontacten en 1,5 mm² voor verlichting.

%%affiliate%%Installatiedraad – VD – 2.5 mm² – 10 m – bruin%%https://media.s-bol.com/xVqXr5g8XYpz/QWXqP8M/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/installatiedraad-vd-2-5-mm-10-m-bruin/9200000027704747/&name=Installatiedraad%20%E2%80%93%20VD%20%E2%80%93%202.5%20mm%C2%B2%20%E2%80%93%2010%20m%20%E2%80%93%20bruin&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€12,25%%5.0/5%%bol.com%%Installatiedraad – VD – 2.5 mm² – 10 m – bruin%%https://media.s-bol.com/xVqXr5g8XYpz/QWXqP8M/250x200.jpg%%bol-com%%

Blauw (nuldraad): de onmisbare retourroute

De blauwe nuldraad completeert het circuit door stroom terug te voeren naar de bron. Hoewel normaal spanningsloos, kan deze draad gevaarlijk zijn bij verkeerde aansluitingen.

Cruciale aandachtspunten bij blauwe installatiedraad:

• Gebruik altijd dezelfde draaddikte als de fasedraad

• Sluit nooit een schakelaar aan op de nuldraad

• Controleer altijd de spanning voordat je werkt

%%affiliate%%Installatiedraad – VD – 2.5 mm² – 20 m – blauw%%https://media.s-bol.com/jjyMA04z4z14/5yvrDDX/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/installatiedraad-vd-2-5-blauw-20m/9200000027704801/&name=Installatiedraad%20%E2%80%93%20VD%20%E2%80%93%202.5%20mm%C2%B2%20%E2%80%93%2020%20m%20%E2%80%93%20blauw&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€16,95%%5.0/5%%bol.com%%Installatiedraad – VD – 2.5 mm² – 20 m – blauw%%https://media.s-bol.com/jjyMA04z4z14/5yvrDDX/250x200.jpg%%bol-com%%

Zwart (schakeldraad): de controle over je verlichting en apparaten

Zwarte schakeldraad verbindt schakelaars met lichtpunten en biedt controle over je elektrische circuits. Deze draad staat onder spanning wanneer de schakelaar gesloten is.

Typische toepassingen voor zwarte installatiedraad:

• Verbinding tussen lichtschakelaar en armatuur

• Wisselschakelingen in gangen en trappenhuizen

• Schakeling van ventilatoren en andere apparaten

Voor verlichtingscircuits volstaat meestal 1,5 mm² zwarte VD-draad, tenzij je zware LED-panelen of meerdere armaturen parallel schakelt.

%%affiliate%%Installatiedraad – VD – 1.5 mm² – 10 m – zwart%%https://media.s-bol.com/m2RLQnwAxryG/NkB0jm6/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/installatiedraad-vd-1-5-mm-10-m-zwart/9200000027704693/&name=Installatiedraad%20%E2%80%93%20VD%20%E2%80%93%201.5%20mm%C2%B2%20%E2%80%93%2010%20m%20%E2%80%93%20zwart&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€9,60%%5.0/5%%bol.com%%Installatiedraad – VD – 1.5 mm² – 10 m – zwart%%https://media.s-bol.com/m2RLQnwAxryG/NkB0jm6/250x200.jpg%%bol-com%%

Geel/groen (aardedraad): jouw cruciale veiligheidsgarantie

De geel-groene aardedraad is je laatste verdedigingslinie tegen elektrische gevaren. Deze draad leidt gevaarlijke lekstromen veilig af naar de aarde en activeert bij defecten de aardlekschakelaar.

Elke elektrische installatie vereist een betrouwbare aardingsdraad. Ook bij renovaties van oudere huizen is het toevoegen van aarddraad een absolute prioriteit voor veiligheid.

%%affiliate%%Installatiedraad – VD – 2.5 mm² – 10 m – geel – groen%%https://media.s-bol.com/BnWjl9RL6yr2/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/installatiedraad-vd-2-5-mm-10-m-geel-groen/9200000027704833/&name=Installatiedraad%20%E2%80%93%20VD%20%E2%80%93%202.5%20mm%C2%B2%20%E2%80%93%2010%20m%20%E2%80%93%20geel%20%E2%80%93%20groen&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€11,95%%4.5/5%%bol.com%%Installatiedraad – VD – 2.5 mm² – 10 m – geel – groen%%https://media.s-bol.com/BnWjl9RL6yr2/250x200.jpg%%bol-com%%

Wat gebeurt er als je de fase- en nuldraad omdraait?

Het omdraaien van fase- en nuldraad lijkt vaak 'geen probleem' - het licht gaat immers gewoon aan. Maar deze fout creëert levensgevaarlijke situaties.

Bij omgekeerde aansluitingen blijft de spanning op verkeerde punten staan, waardoor:

• Schakelaars spanningsloos lijken maar dat niet zijn

• Armaturen onder spanning blijven bij 'uitgeschakelde' stand

• Aardlekschakelaars mogelijk niet correct functioneren

Gebruik altijd een spanningszoeker om de correcte aansluiting te verifiëren voordat je de installatie definitief afwerkt.

De juiste draaddikte voor jouw stopcontact, lichtgroep of krachtstroom

De draaddikte bepaalt hoeveel stroom je veilig door de kabel kunt sturen. Te dunne draden leiden tot oververhitting, zekering uitval en brandgevaar.

1,5 mm²: de standaard voor verlichting en lichte apparaten

VD-draad van 1,5 mm² is perfect voor verlichtingscircuits en lichte apparaten tot 10 ampère. Deze draaddikte biedt voldoende capaciteit voor:

• LED-verlichting en traditionele lampen

• Lichte wandcontactdozen (max 2300W)

• Deurbellen en intercomsystemen

• Ventilatoren en kleine motoren

Let op dat je nooit meer dan 16 ampère door 1,5 mm² draad stuurt, ook al lijkt de kabel dat aan te kunnen.

2,5 mm²: de robuuste keuze voor stopcontacten en zwaardere verbruikers

Voor stopcontacten en krachtstroom is 2,5 mm² installatiedraad de Nederlandse standaard. Deze dikte ondersteunt veilig tot 20 ampère en dus apparaten tot 4600W.

Gebruik 2,5 mm² VD-draad voor:

• Alle huishoudelijke stopcontacten

• Wasmachines, drogers en vaatwassers

• Elektrische kookplaten (enkele groepen)

• Warmtepompen en airco's

De 2,5 mm² dikte biedt daarnaast een veiligheidsmarge die toekomstige uitbreidingen mogelijk maakt zonder direct nieuwe bedrading.

Wanneer heb je een dikkere installatiedraad nodig?

Voor krachtstroom boven 4600W stap je over naar dikkere kabeldoorsneden. Denk aan 4 mm² voor elektrische kookplaten, 6 mm² voor hele keukengroepen, of zelfs 10 mm² voor hoofdleidingen in grote panden. Ook lange kabelruns vragen om dikkere draden om spanningsval te voorkomen. Bij afstanden boven 30 meter overweeg je één maat dikker dan standaard vereist.

Installatiedraad voor buiten, slimme huizen en een duurzamer thuis

Moderne elektra-installaties gaan verder dan de basis. Van buitenverlichting tot slimme thuissystemen - elke toepassing vraagt om de juiste kabelkeuze.

De juiste draad voor buitengebruik en vochtige ruimtes (ymvk-kabel)

Voor buiteninstallaties of vochtige ruimtes zoals badkamers en kelders is gewone VD-draad niet geschikt. YMVK-kabel biedt de bescherming die je nodig hebt tegen vocht, grondcontact en mechanische belasting.

YMVK installatiekabel bevat alle benodigde geleiders in één beschermende mantel en voorkomt het afzonderlijk trekken van losse draden door installatiebuizen en kruipruimtes.

%%affiliate%%YMVK kabel / Stroomkabel 3 x 2,5mm2 - 25 Meter%%https://media.s-bol.com/Ro84xq8EO4rq/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/ymvk-kabel-stroomkabel-3-x-2-5mm2-25-meter/9200000131014176/&name=YMVK%20kabel%20/%20Stroomkabel%203%20x%202%2C5mm2%20-%2025%20Meter&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€66,95%%5.0/5%%bol.com%%YMVK kabel / Stroomkabel 3 x 2,5mm2 - 25 Meter%%https://media.s-bol.com/Ro84xq8EO4rq/250x200.jpg%%bol-com%%

Je smarthome feilloos bedraden: de rol van signaal- en datadraden

Slimme thuissystemen vereisen naast voedingsspanning ook data- en signaalverbindingen. Denk aan domotica-schakelaars, sensoren, en communicatie tussen centrale systemen.

Voor complexe smart home installaties combineer je traditionele 230V VD-draad met:

• UTP-kabels voor netwerkverbindingen

• Coaxkabels voor antennesignalen

• Specifieke bussystemen zoals KNX

Plan deze verschillende kabelsystemen zorgvuldig om interferentie te voorkomen en toekomstige uitbreidingen mogelijk te maken.

De keuze voor milieuvriendelijke installatiedraad: wat zijn je opties?

Duurzame installatiedraad wordt steeds beschikbaarder. Halogeenvrije mantels, gerecyclede kopergeleiders en milieuvriendelijke productieprocessen reduceren de ecologische impact van je elektrische installatie.

Zoek naar installatiedraad met certificeringen voor:

• Halogeenvrije samenstelling (LSZH-mantel)

• Gerecyclede materialen in geleiders

• Energiezuinige productieprocessen

• Langere levensduur dan standaardproducten

Hoe herken je kwalitatieve installatiedraad nen 1010 en keurmerken

Niet alle installatiedraad is gelijk. Kwalitatieve VD-draad onderscheidt zich door certificeringen, materiaalsamenstelling en productiestandaarden die jarenlange betrouwbaarheid garanderen.

Het verschil tussen vd-draad en andere typen installatiedraad

VD-draad staat voor "Vast-Draad" en verwijst naar de enkelvoudige kopergeleider binnen een PVC-isolatie. Deze constructie maakt VD-draad ideaal voor vaste installaties in gebouwen waar flexibiliteit niet vereist is. Het alternatief, flexibele draad (H-draad), bevat meerdere dunne koperdraadjes die soepelheid bieden maar minder geschikt zijn voor permanente installaties vanwege hogere weerstand en verhoogde kans op draadbreuk.

Waarom een kema-keur of vde-markering niet-onderhandelbaar is

KEMA-gekeurd installatiedraad heeft uitgebreide veiligheids- en kwaliteitstests doorstaan. Deze keurmerk garandeert dat de draad voldoet aan Nederlandse normen voor:

• Stroomcapaciteit zonder oververhitting

• Isolatieweerstand bij normale en verhoogde temperaturen

• Brandvertragend gedrag van de mantel

• Mechanische sterkte en buigbaarheid

VDE-markering biedt vergelijkbare garanties volgens Europese standaarden en is breed geaccepteerd in professionele installaties.

De nen 1010-norm: wat betekent dit concreet voor jouw project?

NEN 1010 definieert de Nederlandse veiligheidseisen voor elektrische installaties. Voor installatiedraad betekent dit concrete specificaties voor draaddiktes, kleurcodes, en installatiemethodes.

Belangrijke NEN 1010-vereisten voor installatiedraad:

• Minimale draaddiktes per toepassingsgebied

• Verplichte kleurcoding voor veiligheidsherkenning

• Afstanden tussen verschillende spanningsniveaus

• Beschermingsklasses voor vochtige omgevingen

Direct de juiste elektra installatiedraad online bestellen

Een succesvolle installatie begint bij de juiste hoeveelheid kwalitatieve installatiedraad. Plan zorgvuldig en kies voor betrouwbare leveranciers die snelle levering en technische ondersteuning bieden.

Hoeveel meter draad heb je echt nodig?

Bereken je draadbehoeften realistisch door alle routes door kruipruimtes, spouwmuren en plafonds na te meten. Voeg altijd 15-20% extra toe voor aansluitingen, reserve, en onvoorziene omwegen.

Handige vuistregels voor draadbehoeftes:

• Per stopcontact: 6-8 meter voor aanvoer en verbindingen

• Per lichtpunt: 4-6 meter afhankelijk van schakeling

• Hoofdleidingen: meet de werkelijke route plus 3 meter reserve

Complete sets vs. losse rollen: wat is de slimste keuze voor jouw klus?

Voor kleinere projecten bieden complete installatiedraad-sets met alle kleuren vaak de beste waarde. Je hebt direct alle benodigde varianten zonder overstock van één kleur.

Complete sets zijn ideaal wanneer je meerdere kleuren in gelijke hoeveelheden nodig hebt, zoals bij het uitbreiden van je meterkast of het realiseren van nieuwe groepen.

%%affiliate%%Velleman Set montagekabels - 10 kleuren - 60m - meeraderig%%https://media.s-bol.com/XMzg6222v0pv/ZYODZvw/250x200.jpg%%https://partner.bol.com/click/click?p=2&t=url&s=1327843&f=api&url=https%3A//www.bol.com/nl/nl/p/velleman-set-montagekabels-10-kleuren-60m-meeraderig/9200000057633851/&name=Velleman%20Set%20montagekabels%20-%2010%20kleuren%20-%2060m%20-%20meeraderig&subid=177afb44-0d50-413a-80c0-0f46a6330ee8%%€22,44%%4.7/5%%bol.com%%Velleman Set montagekabels - 10 kleuren - 60m - meeraderig%%https://media.s-bol.com/XMzg6222v0pv/ZYODZvw/250x200.jpg%%bol-com%%

Voor grote projecten of specifieke renovaties kies je voor losse rollen van 100 meter of meer. Dit voorkomt verspilling en biedt flexibiliteit bij het plannen van verschillende installatiegroepen. Overweeg bij de aankoop ook de opslagmogelijkheden - installatiedraad bewaar je het beste droog en op temperatuur om de kwaliteit van de isolatie te behouden.
